Pompa peristaltica: funzionamento, componenti e selezione

La pompa peristaltica è una macchina volumetrica autoadescante che movimenta i fluidi mediante la compressione e il rilascio alternato di un tubo flessibile, operati da rulli o pattini rotanti.

Questo particolare principio cinematico si ispira ai movimenti fisiologici della peristalsi biologica, dove contrazioni d’onda successive convogliano un materiale lungo un condotto anatomico. Nell’ingegneria industriale, tale processo viene replicato per garantire il trasferimento di fluidi in condizioni di totale isolamento dall’ambiente esterno.

L’assenza di valvole, guarnizioni dinamiche e tenute meccaniche elimina i punti critici di perdita tipici delle pompe centrifughe, rendendo la tecnologia peristaltica ideale per applicazioni in cui la purezza del fluido o la resistenza chimica rappresentano requisiti imprescindibili per la stabilità del processo produttivo.

Come funziona una pompa peristaltica: la meccanica del moto volumetrico

Il principio di funzionamento si basa sulla peristalsi, dove l’azione meccanica di rulli pressori sigilla temporaneamente il tubo flessibile, spingendo il fluido intrappolato verso la mandata e generando un vuoto continuo in aspirazione.

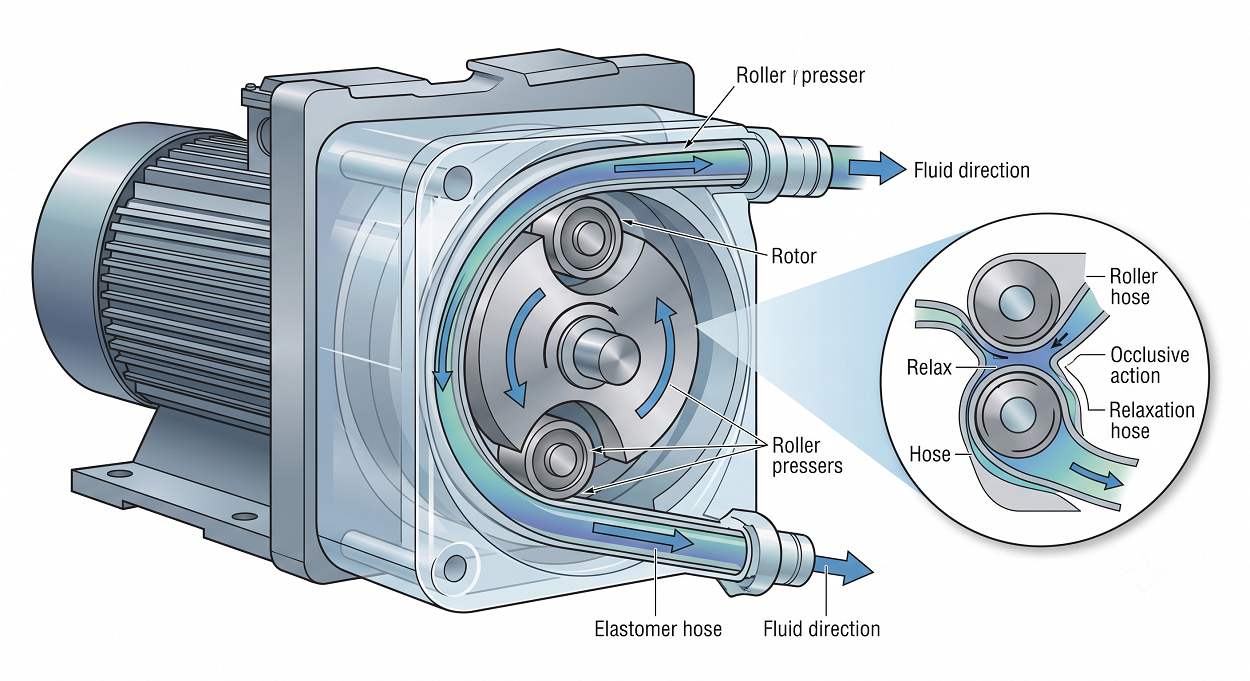

L’azione di schiacciamento locale del tubo (occlusione) è l’elemento cardine della cinematica della pompa. All’interno della testa della pompa, un rotore centrale supporta due o più rulli pressori posizionati a intervalli geometrici regolari. Quando il rotore ruota, i rulli comprimono la parete del tubo elastomerico contro la pista curva interna del corpo pompa, sigillando la sezione di passaggio. Spingendo la strozzatura lungo il percorso flessibile, il fluido racchiuso tra due punti di occlusione successivi viene forzato a muoversi linearmente verso la flangia di scarico. Contemporaneamente, dietro il rullo che si allontana dal punto di ingresso, la restituzione elastica della parete del tubo genera una depressione localizzata. Questo vuoto dinamico richiama continuamente nuovo fluido dal condotto di aspirazione, assicurando la capacità autoadescante intrinseca della macchina.

• Fase di aspirazione: la sezione del tubo si riapre grazie alla memoria elastica dell’elastomero, creando un vuoto che richiama il fluido nel condotto d’ingresso.
• Fase di occlusione: il rullo pressore esercita una forza radiale costante sulla superficie esterna del tubo, sigillando completamente il lume interno del condotto.
• Fase di mandata: lo spostamento rotatorio della zona occlusa spinge il volume di fluido intrappolato verso la sezione di scarico con portata proporzionale alla velocità.
• Fase di ripristino elastico: l’elastomero torna alla sua geometria circolare originaria non appena il rullo pressore esce dalla pista di scorrimento interna.

La correlazione matematica tra la velocità angolare del rotore e la portata volumetrica erogata mostra un andamento strettamente lineare, caratteristica fondamentale per l’impiego del sistema nei dosaggi di precisione. Poiché la cilindrata teorica ad ogni rivoluzione è costante e determinata esclusivamente dal volume interno del tratto di tubo occluso, il controllo accurato dei giri del motore consente di regolare l’erogazione con tolleranze inferiori all’uno percento.

Questa costanza prestazionale prescinde dalle variazioni della pressione di mandata, a patto che non si superino i limiti fisici di deformabilità dell’elastomero e i valori di tenuta meccanica del sistema d’occlusione.

I componenti fondamentali: rotore, rulli e la centralità del tubo elastomerico

I componenti principali di una pompa peristaltica sono la testa della pompa contenente il rotore, i rulli di schiacciamento e il tubo elastomerico flessibile, unico elemento a diretto contatto con il fluido.

La progettazione meccanica si concentra sulla riduzione dell’usura dinamica e sull’ottimizzazione del ciclo di vita dei singoli elementi costitutivi. Il corpo pompa funge da alloggiamento statico ed è lavorato internamente con tolleranze micrometriche per garantire che lo schiacciamento del tubo risulti costante lungo tutta la pista di scorrimento.

Un’occlusione insufficiente ridurrebbe l’efficienza volumetrica a causa di fenomeni di riflusso (slip) interni alla linea, mentre uno schiacciamento eccessivo ridurrebbe drasticamente la vita utile del tubo elastomerico per stress meccanico concentrato. Il rotore sostiene i rulli o i pattini pressori; i primi riducono gli attriti radiali mediante rotolamento, mentre i secondi riducono il carico meccanico distribuendo la pressione su un’area di contatto più estesa, soluzione preferita nelle applicazioni industriali a pressioni elevate.

• Pressione di esercizio continua: determina lo spessore della parete del tubo e la durezza Shore A dell’elastomero per prevenire il collasso strutturale.
• Compatibilità chimica e pH: definisce la composizione polimerica del tubo per resistere all’attacco di acidi forti, solventi, idrocarburi o basi concentrate.
• Temperatura di picco del fluido: influenza la scelta tra elastomeri termoplastici o siliconi per evitare alterazioni delle proprietà meccaniche e cedimenti termici.
• Resistenza all’abrasione meccanica: parametro essenziale per i fluidi carichi di solidi sospesi, dove le particelle solide possono incidersi sulla parete interna del condotto.

L’isteresi termica prodotta dalle continue deformazioni cicliche del tubo rappresenta la principale causa di affaticamento e degrado dell’elastomero. Durante il funzionamento, le forze di compressione alterano temporaneamente la struttura molecolare del polimero, generando calore interno che può accelerare i fenomeni di invecchiamento e innescare fessurazioni da fatica flessionale.

Per massimizzare l’affidabilità operativa, è necessario selezionare mescole polimeriche specificamente formulate per resistere a milioni di cicli di schiacciamento, bilanciando la compatibilità chimica con le necessarie doti di resilienza meccanica, resistenza alla trazione e capacità di recupero elastico immediato.

I vantaggi applicativi nel trasferimento di fluidi difficili e viscosi

L’assenza di valvole, premistoppa e tenute meccaniche rende la pompa peristaltica ideale per il trasferimento di fluidi abrasivi, acidi corrosivi, sostanze viscose e liquidi sensibili allo sforzo di taglio.

La totale assenza di occlusioni meccaniche interne e l’assenza di giranti o ingranaggi in movimento idraulico consentono la gestione di fluidi altamente critici per le tecnologie di pompaggio tradizionali. Nelle pompe centrifughe, la presenza di tenute meccaniche a contatto con liquidi carichi di particelle abrasive determina un’usura accelerata delle facce di scivolamento, con conseguenti perdite e fermi impianto. La pompa peristaltica supera questa problematica limitando il contatto del fluido al solo interno del tubo flessibile. I solidi sospesi, anche di dimensioni pari alla metà del diametro del tubo, attraversano la macchina senza danneggiare alcun componente meccanico e senza subire degradazioni o rotture strutturali indotte da elevate sollecitazioni di taglio fluidodinamico.

• Trattamento delle acque reflue: pompaggio di fanghi attivi primari, polielettroliti viscosi e dosaggio di ipoclorito di sodio per la disinfezione.
• Industria chimica e di processo: trasferimento di acidi concentrati, reagenti corrosivi, vernici all’acqua e fluidi sensibili al taglio meccanico.
• Settore alimentare e farmaceutico: dosaggio sterile di sciroppi, creme, prodotti lattiero-caseari, vaccini e sieri biologici privi di contaminazioni esterne.

L’assenza di turbolenze e la bassa velocità di scorrimento del fluido all’interno del tubo preservano l’integrità delle molecole organiche e delle sospensioni biologiche più fragili. Nei settori biologico e biotecnologico, l’utilizzo di circuiti monouso sterilizzati previene i rischi di contaminazione incrociata tra lotti di produzione differenti, azzerando le tempistiche e i costi legati ai complessi cicli di lavaggio e sterilizzazione sul posto (CIP/SIP). La flessibilità applicativa della macchina si traduce in un abbattimento complessivo dei costi di esercizio, offrendo un’unica soluzione tecnologica per processi di dosaggio precisi, trasferimenti gravosi e movimentazioni in ambienti sterili.

Criteri di manutenzione e prevenzione dell’usura nei sistemi peristaltici

La manutenzione ordinaria delle pompe peristaltiche è quasi interamente limitata alla sostituzione programmata del tubo flessibile e alla lubrificazione della testata per ridurre l’attrito radente dei rulli.

Un piano di manutenzione preventiva efficiente si basa sul calcolo preventivo della vita utile del tubo elastomerico in relazione alle condizioni specifiche di esercizio dell’impianto. La durata utile viene espressa in ore di funzionamento o in numero totale di compressioni sopportabili dal polimero prima del cedimento strutturale.

Le variabili che influenzano negativamente la vita del tubo includono pressioni di esercizio elevate, temperature del fluido prossime al limite massimo della mescola, velocità di rotazione del rotore superiori ai valori consigliati e una non corretta lubrificazione interna della testa della pompa. La presenza di un lubrificante specifico siliconico o al fluoro riduce gli attriti d’attrito e dissipa il calore generato dall’isteresi meccanica, prolungando la durata del componente flessibile.

• Ispezione visiva del livello del lubrificante: verifica periodica del fluido di lubrificazione all’interno della cassa per evitare attriti a secco tra rulli e tubo.
• Controllo delle connessioni flangiate: verifica della tenuta dei raccordi alle estremità del tubo per escludere infiltrazioni di aria in aspirazione.
• Analisi termografica della testa pompa: monitoraggio della temperatura esterna del corpo pompa per intercettare anomalie termiche causate da attriti anomali.
• Sostituzione programmata del tubo: installazione di un nuovo elemento flessibile prima del raggiungimento del limite di fatica flessionale teorico calcolato.

L’implementazione di sensori di rilevamento delle rotture del tubo rappresenta una misura di sicurezza fondamentale per salvaguardare l’integrità meccanica della pompa e la sicurezza degli operatori di linea.

In caso di rottura dell’elastomero, il fluido di processo penetra all’interno della camera della testata; il sensore rileva istantaneamente la presenza di liquido e invia un segnale di arresto di emergenza al quadro elettrico di comando, interrompendo l’alimentazione del motore. Questa automazione previene il danneggiamento delle parti meccaniche interne del rotore, limita la dispersione di sostanze chimiche potenzialmente tossiche o corrosive nell’ambiente circostante e riduce i tempi necessari al ripristino della macchina dopo il guasto.
